航天新创自主研发管道式现场显示温湿度计 插入式液晶温湿度

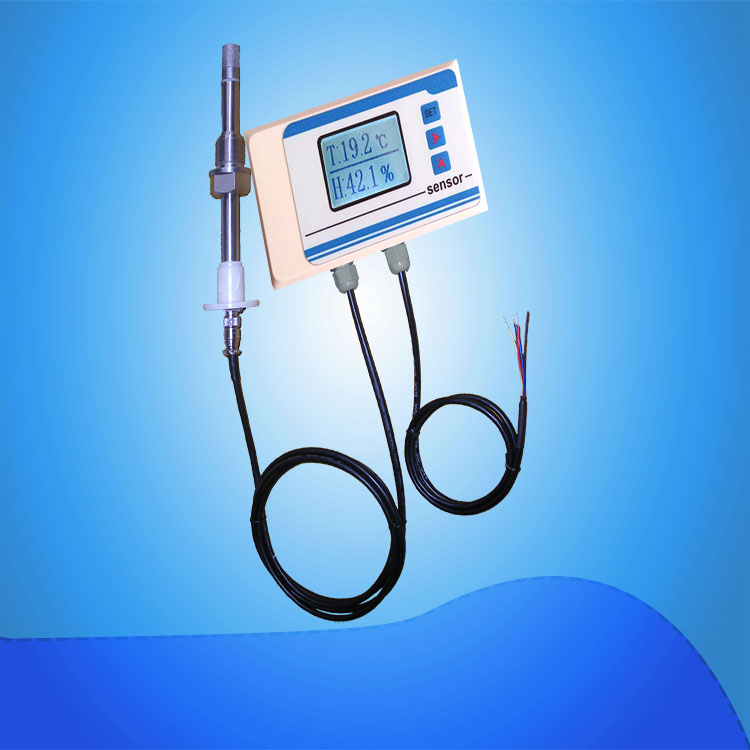

          HTXC-FTHT-03分体式温湿度传感器






背面图（安装方便）

一、简介

  分体式（即传感器敏感元件与变送器分离成两体）温湿度传感器，传感器 变送器之间连线可实现远距离传输。连线50米以内使用普通导线连接。连线 50米以上请采用单股屏蔽线连接（每线单股屏蔽）。

分体式温湿度传感器是目前相对湿度环境测试的***理想产品之一。采用进口芯片，保证全量程模拟量输出线性好，全量程精度高、稳定性能强、一致性好、使用寿命长、远距离传输不失真、响应速度快、湿度测试具备温度补偿，温湿度信号同步采样等。

二、应用领域

 本品适用于工业、农业、医疗和科研的温湿度测控领域，满足广大用户的要求。在高低湿，高低温等特殊环境下的使用，更能显示出独具的优越性能。可配套计算机系统和二次仪表，使用方便，连接简单。

三、 技术参数

      供电电压：24V AC/DC±3V

       输出信号： 1、RS485

                       2、0-5V、0-10V

                       3、4─20mA、0-20mA

       量程输出：湿度：0-100%RH

                      温度：-40-125℃

       精      度：±0.5℃,±3%RH

       负载能力：电压输出型：≥1K

       电流输出：≤500Ω

       稳 定 性： 湿度 ≤1%RH/y

                      温度 ≤0.2℃/y

      响应时间： ≤10s (1m/s风速)

      功      耗： <0.5W

      型      式：风管分体式

      引线长度：标配60公分（每增加1米，加8元）

      过程 连接:直杆、塑料活动法兰、

      螺       纹：M27*2 、 M20*1.5（其他连接可定制）

四、示意图

 1. 对于较恶劣环境情况，如：高温、高湿等，不适合于变送器（电子器件）放        置，可采用二件套形式，将传感器部分从壳内引出。传感器部分可放置于要测      的环境中，变送器可放置于测控设备处。传感器与变送器用导线连接时，相对      湿度二条线、温度二条线 。若选用二件套新形式，需与厂家事先说明。

2. 分体式适用于：水泥养护、木材烘干、烟草、建材、花卉车间，烟筒风道等特      殊环境，并配有特殊探头。

五、注意事项

  1、本传感器只可在-40℃-125℃温度环境下经常性使用。

  2、本传感器不适合长期结露和严重化学污染环境下使用。

  3、本传感器不用时，应置于干燥环境下保存，传感器有油污时，可用工业酒精清洗。

  4、接线说明：红线：24VDC          黑线：地线

                      黄线：温度信号        蓝线：湿度信号

六、售后服务

    1、自产品出厂之日起保修一年，一年后收取材料费和工时费。
